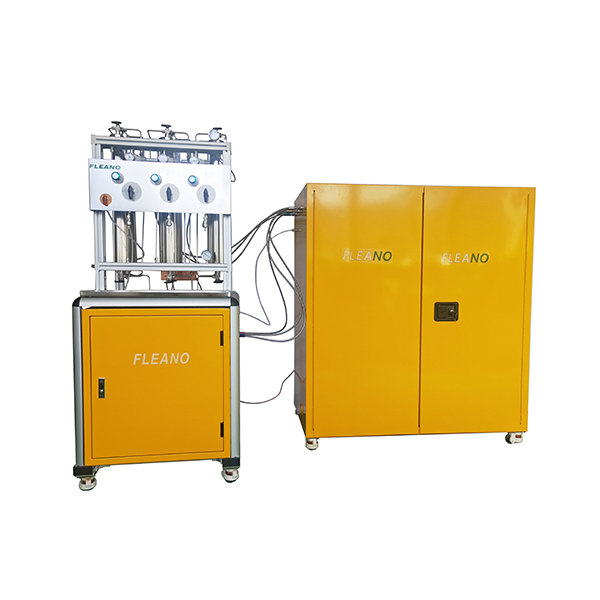

一、產品型號尺寸

XHFL-MD-3：△680 ×1900×650

（mm：寬 × 高 × 厚）

二、性能參數

溶劑 處理 ：系統可獨立操作可同時處理3種不同的溶劑；

含 水 量 ：凈化后的溶劑水含量10ppm 左右 ；

處 理 量 ：每種溶劑的有效處理量都不低于800升；

主機 框架 ：材質鋁合金，表面陽極氧化；

過流 部件 ：304不銹鋼內外拋光處理；

驅動 氣體 ：高純氮?dú)饣驓鍤?，各路壓力可調,帶有止回閥；

溶劑配送閥 ：五通閥設計，控制溶劑 、氣體和真空的安全閥門 ，操作簡便。 流量閥可控制流速；

其    他 ：整體系統底部帶有支撐腳或腳輪便于固定和移動；

配備可伸縮5米長的除靜電夾以消除儲液罐靜電；

三、部件說明

操作平臺

溶劑 配送 面板 ：材質 304 不銹鋼；連接凈化柱，儲罐和循環泵使其形成密閉循環回路；

溶 劑 配送閥門 ：五通球閥操作簡便；

流   量   閥 ：可控制流量流速；

壓 力 調 節 器 ：防止溶劑接收器皿受壓過大；

設備 氣 源 開關：兩通球閥；

凈化吸附柱

材  質 ：304不銹鋼；

容  量 ： 4升，每路雙柱串聯共8升；

初始狀態 ：已經活化好并充滿惰性氣體保護可直接使用；

吸收能力 ：可用于400L溶劑的脫水脫氧，雙柱串聯可凈化800L；

兩端閥門 ：可使內部填料密封；

溶劑過濾 ：配有7微米不銹鋼過濾器；

活化再生 ：可直接使用再生裝置進行加熱再生 ，或者使用我們提供的填料，也可以直接購買活化好的凈化柱；

防火箱

材   質 ：合金化鍍鋅板；

外層涂料 ：黃色耐高溫防火涂層；

柜   門 ：帶鎖手動開關；

容   量 ：可放置3只溶劑存儲罐；

溶劑存儲罐

材     質 ：304不銹鋼材料防腐、耐壓用于存放待處理的溶劑；

閥     件 ：帶有氣體接口和壓力表、安全閥；

容     量 ：為65升，也可按照用戶要求定制；

壓力可調節 ： 0--15PSI；

止 回 閥 ：15PAI 防止溶劑倒流；

裝 料 口 ：為40mm帶有O 型密封圈的不銹鋼高壓卡箍；

種 類 區分 ：配有溶劑種類標簽，用于區分不同溶劑；

液體泵

德國KNF 1.300 泵頭材質PP，60米揚程，0.5-3L/min流速可調。
